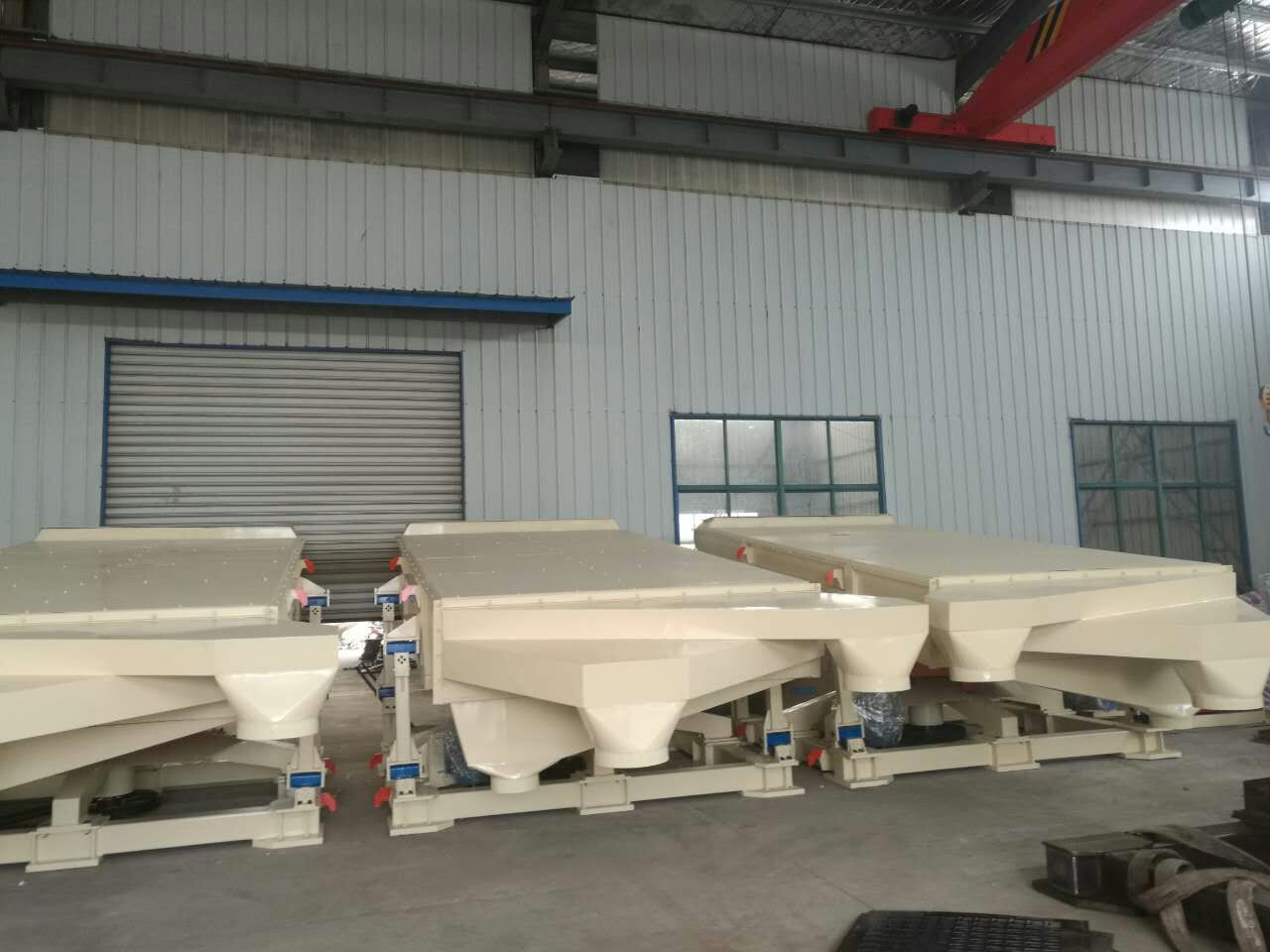

BF14100三层摆动筛 1．用途 BF14100三层摆动筛是刨花制备工段的专用设备，主要用于刨花生产过程中对大小不同规格的刨花进行分选，其分选规格可通过更换不同网孔尺寸的筛网来实现。如不作说明，均以下述网孔规格交付使用。 2．主要技术参数 筛选面积 10m2 筛选能力 100～150m3/h（刨花堆积） 筛选层数 3 筛网规格 上层筛网 10*10 mm 下层筛网 1.25*1.25 mm （不锈钢编织网，上下层筛网孔尺寸可根据用户需要定制） 主轴转速 200 rpm 筛框倾角 6～8° 摆动幅度 20～30 mm 电机功率 (六安江淮） 11 Kw 整机重量 4000 Kg 3．工作原理及主要结构 3.1 工作原理 电机通过三角皮带带动偏心轴转动，偏心轴的偏心距即为摆动幅度，摆动幅度可通过螺栓进行调节，偏心轴上部通过调心轴承带动筛框作偏心摆动，当刨花从上部落入筛体，由于筛体倾斜一个角度，随着筛体摆动，刨花下滑，通过筛网进行分选，不同规格的刨花通过不同的出料口输出。 3.2主要结构 3.2.1筛体 焊接框架，安装两层筛网，上层筛网分选的大刨花从大片出料口输出，通过中层筛网分选出合格刨花，碎屑料由碎料口输出。 3.2.2偏心轴组件 由上下半轴、皮带轮、轴承、配重块等组成。配重块用于抵消筛体作偏摆时的离心力，配重的多少根据偏心距的尺寸而定。 3.2.3摇臂组件 四摇臂中的意大利进口弹性接头起支撑筛体作用。通过接头的弹性变形，适应筛体回转时的偏摆。 3.2.4支撑及底座组件 焊接框架结构，承受筛体运动时的载荷。电机安装于底座内部，电机位置可调，用以调节皮带的松紧。 |
